機房動力環境系統典型案例

中國石油天然氣集團公司（簡稱中國石油集團）是世界領先的集石油和天然氣上下游業務、油氣田工程技術服務、石油物資裝備制造和供應于一體的綜合性能源公司。

集團事業的迅猛發展，設備的不斷更新和擴大，加強設備的維護和管理，確保機房的正常運行，是信息中心的首要任務。金恒提供了高可靠的的機房動力環境及安全聯網監控解決方案，可滿足“集中監控、集中維護、集中管理”的現代管理的目標要求，具有實時監控設備運行狀態、預期故障發生、迅速排除故障、進行綜合管理等多重功能。

· 監控模式：三級結構，B/S瀏覽器監控方式，地區分控中心，數據上傳省公司監控中心；

· 監控規模：河北地區、北京地區、山東地區、西部地區等共計30個重要機房；

· 監控內容：機房內視頻、通信電源、UPS、電池組、機房空調、發電機、紅外防盜 探測、門禁探測、漏水探測、環境溫度和濕度探測、自動和遠動機房輔助照明燈；

· 報警方式：監控中心及分控中心均能實現聲、光報警；報警自動彈出報警框；GSM短信報警；

· 數據記錄及查詢：大型MS-SQL數據庫，數據保存半年，各個機房報警數據和歷史數據可以記錄、查詢、 顯示和打印；聯動錄像和查詢；通信電源/UPS/精密空調聯網監控查詢；

· 網絡結構：E1通道和以太網混合，監控中心和各個機房之間采用E1通路和以太局域網連接，傳輸圖像和 數據信息；

· 監控系統：網絡型監控服務器、網絡視頻服務器、彩色攝像機、智能協議轉換器、網絡型短信報警機、 傳感器適配器以及各種探測器；

· 軟件平臺：機房動力環境及安全聯網監控軟件、網絡視頻聯網集中監控軟件各一套；電源/UPS/空調聯網 監控軟件；短信報警管理軟件模塊；

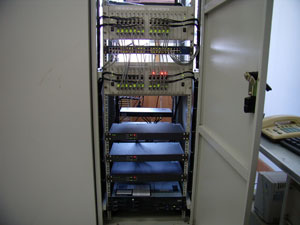

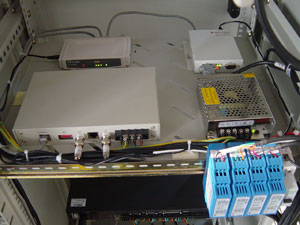

JH970應用圖

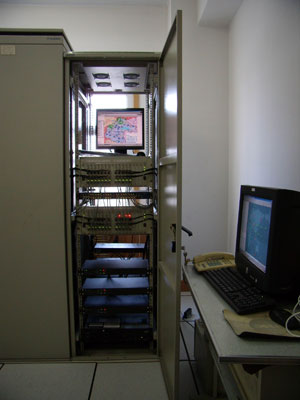

監控平臺

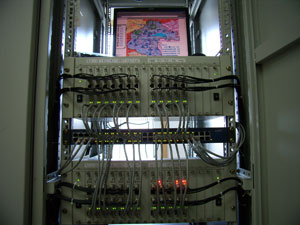

監控平臺

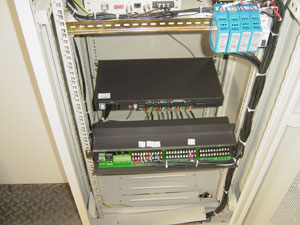

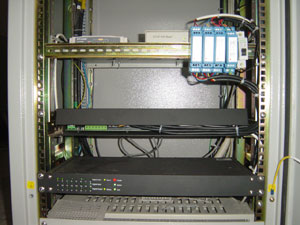

適配器應用圖

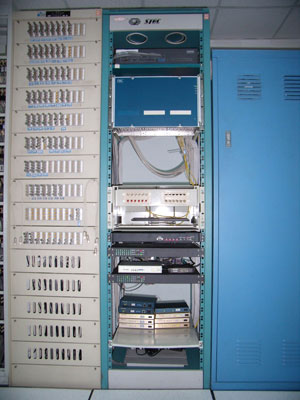

地級機房JH970圖

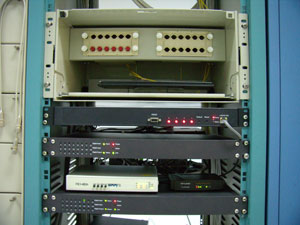

地級機房JH970圖

地級機房JH970應用圖

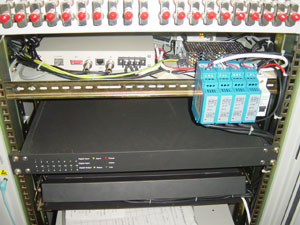

地級機房適配器應用圖

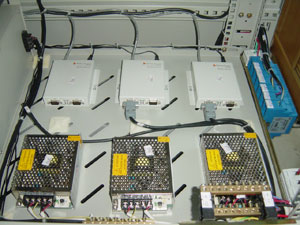

地級機房協議轉換器應用圖

地級機房協議轉換器應用圖
