樓宇主動化操控選用的是計算機集散操控，它的渙散操控器一般選用直接數字操控器（ DDC），運用上位計算機進行畫面的監控和辦理。樓宇主動化大體上包含：空調與通風監控體系、給排水監控體系、照明監控體系、電力供應監控體系、電梯運轉監控體系、歸納保安體系、安防監控體系和構造化歸納布線體系等。

在樓宇主動化的上述這些運用中，都需求牢靠的電路來維護這些體系，這篇文章以安防監控體系和中央空調體系為例簡述電路維護的重要性。

首要簡述樓宇主動化的空調體系的維護，在樓宇的中央空調上都有線控板，也即是調理溫度的面板，線控板和中央空調的主機有電路銜接，它能夠自主的調理空調溫度，線控器能夠把形式、溫度、風速等信號傳給主控板，并操控風閥。因?yàn)榫€控板構造緊湊，里邊有許多電線，當空調有毛病需求修理的時分，需求修理人員在線進行檢測和修理，并且許多狀況下有也許不能斷電就需求修理，假如修理人員在線調試時假如不小心接錯了電線，就極也許致使線路短路，這就會形成空調體系的損壞。這就請求樓宇主動化的空調體系需求牢靠地電路維護，并且這個電路維護是可康復的，當毛病免除后，維護器材能主動的康復成初始狀況。 TE公司電路維護部分的PolySwitch PPTC（Polymeric Positive Temperature Coefficient 聚合物正溫度系數電阻，下面簡稱PPTC）即是這么一個能夠在毛病時起維護效果，當毛病掃除又能夠康復的電阻。傳統的保險絲，雖然也能夠在毛病條件下約束危險的大電流流過，可是它是一次性的。PolySwitch是可重復運用的，它運用簡略，牢靠性高，大大地降低了空調生產廠家的修理成本。

下面簡略介紹TE公司的PPTC，PPTC電阻是由半晶狀聚合物和導電微粒復合而成。在正常溫度下，導電微粒在聚合物中構成低電阻的網格（如圖1所示）。但是，不管因?yàn)榻?jīng)過器材的電流添加或許因?yàn)榄h(huán)境溫度添加，當溫度添加至器材的開關溫度（TSw）時，聚合物內的晶狀體將熔化并變成非晶狀。而在晶狀體的熔化過程中其體積將添加并分離了導電粒子，然后致使器材電阻非線性的添加。當毛病免除，其又會主動康復成結晶狀，電阻降低到說明書規則的范圍內。

圖1 PolySwitch PPTC 器材作業原理簡介

下面簡述樓宇主動化的安防監控體系的維護，安防監控設備在實際運用中，會經常地遭受過壓事情，假如沒有有用的維護，那么安防監控設備就會損壞。這篇文章所指的過壓事情包含Lightning surge感應雷擊事情和電壓錯接形成的長期過壓事情。感應雷擊事情指的是，因?yàn)槔讚舭l(fā)生時在電源中感應的電流浪涌導致的過壓事情，安防監控設備常常會遭到感應雷的影響，對于感應雷擊事情，在國際標準IEC61000-4-5上有詳細的論述，這就請求樓宇主動化的安防監控體系也能契合IEC61000-4-5的請求。在安防監控體系，一般請求為能經過共模的感應雷擊浪涌測驗，感應雷擊的內阻為12歐姆，浪涌電壓一般為能經過2000V測驗。電壓錯接形成的長期過壓事情則是指DC 12V的輸入電源被誤接成AC 24V形成的過壓，因?yàn)榘卜辣O(jiān)控范疇常用的電壓有直流 DC 12V和溝通 AC 24V，在DC 12V輸入電源的安防監控設備體系中，假如在實驗室和現場調試修理過程中，很簡單將DC 12V誤接成溝通 AC 24V，這時假如沒有有用地電路維護，監控設備里的半導體器材和TVS器材就會承受過壓而損壞。

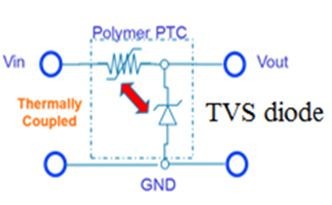

TE公司電路維護部分推出的PolyZen即是一種能夠有用維護上述所講的感應雷擊事情和輸入電源誤接兩種毛病形式的器材。圖2是TE公司的PolyZen器材的內部示意圖。它內部集成了TVS二極管過壓維護元件，能夠和內部的PPTC過流維護元件起協同維護效果。在呈現持續的高功率狀況時， 器材中的PPTC元件因?yàn)闇囟忍砑訒?huì)從低電阻狀況轉變?yōu)楦唠娮锠顩r，然后約束了電流并產生壓降，有用地維護TVS二極管和接在它后面的電子電路，有用地增強了TVS的功率處理能力。對于12V輸入的 安防視頻監控商品，TE電路維護部專門為安防監控研發出嵌位電壓大約為為17.5V，電流1.3A的ZEN150V130A15YML7B。此PolyZen尺寸為3.2mm x 2.5mm x 1.3mm，它的占用面積僅僅是TE已往PolyZen商品 (4 x4 x1.7mm)的一半左右，并且外圍不需求外接任何別的器材，使得開發運用十分的便利，合適安防視頻監控商品對體積苛刻請求的發展方向。經測驗該P(yáng)olyZen商品能夠徹底滿意2000V的感應雷擊事情以及輸入電源誤接事情的維護請求。除此上述兩種維護功用以外，該P(yáng)olyZen器材還具有過流維護，過熱維護，電源偏置維護，ESD維護等功用，給客戶帶來全面的牢靠維護。

圖2 PolyZen商品內部示意圖

在樓宇主動化的別的范疇比如照明監控體系、電力供應監控體系、電梯運轉監控體系等，都需求可康復的過流維護器材或許過流過壓歸納維護器材來進行牢靠地維護。
